Gerekli Parçalar

• 1x Arduino™ Kart
• 1x Type-B Kablo
• 8x Erkek-Erkek Jumper Kablo
• 4x Dişi-Erkek Jumper Kablo
• 1x TM1637 4-Digit 7-Segment Ekran
• 1x 4×4 Keypad

Açıklama

Arduino™ projelerinde sıkça kullanılan 4×4 tuş takımı (keypad), 4 satır ve 4 sütundan oluşan bir tuş dizisidir.

4×4 Keypad Özellikleri:

1. Tuş Sayısı: 16 tuşa sahiptir. Her tuşun altında özel bir membran anahtarı bulunur.
2. Matris Yapısı: Tuşlar, ızgaralı bir matris oluşturan pedin altına iletken çizgilerle bağlanır.
3. Pin Düzeni:
   • 4×4 Keypad: 4 satır pini (R1, R2, R3, R4) ve 4 sütun pini (C1, C2, C3, C4) içerir.
   • Keypad 3×4: 4 satır pini (R1, R2, R3, R4) ve 3 sütun pini (C1, C2, C3) içerir.
4. Maksimum Çalışma Gerilimi: 24V DC.
5. Çalışma Sıcaklığı: 0°C ile 5°C arasında çalışabilir.

4×4 Keypad Pinleri:

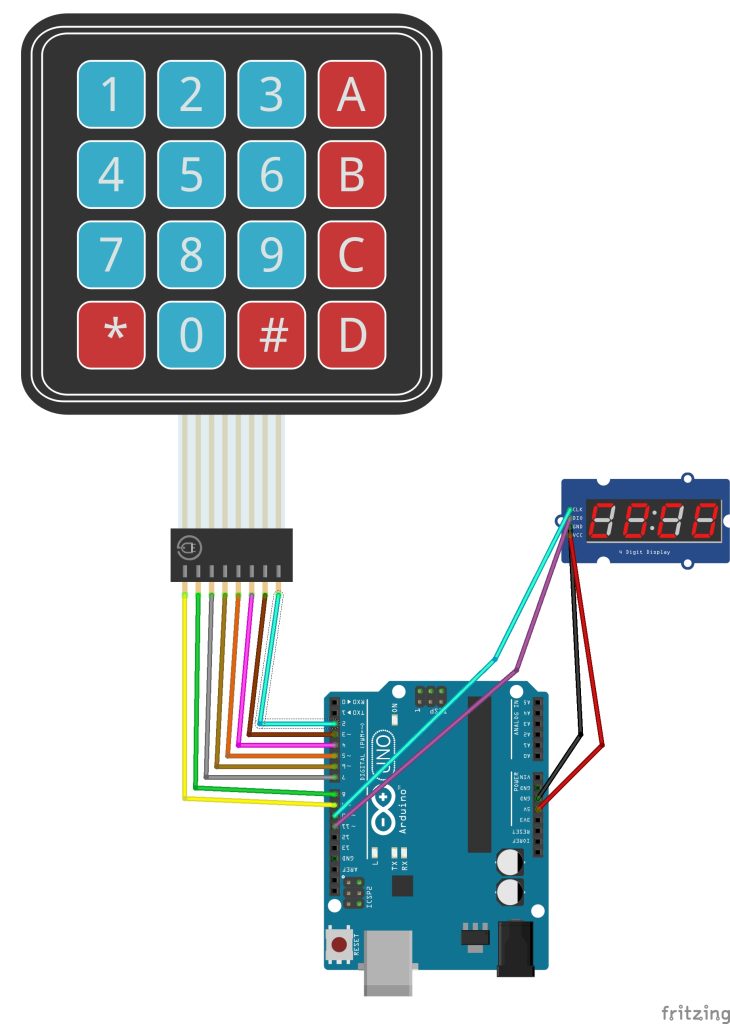

• Satır pinleri (R1, R2, R3, R4) sırasıyla 2, 3, 4 ve 5 numaralı Arduino™ pinlerine bağlanır.

• Sütun pinleri (C1, C2, C3, C4) ise sırasıyla 6, 7, 8 ve 9 numaralı Arduino™ pinlerine bağlanır.

Arduino projelerinde yaygın olarak kullanılan 4 haneli 7 segment LED ekran, sayıları, harfleri ve diğer karakterleri görüntülemek için kullanılan bir elektronik ekran türüdür.

TM1637 4-Digit 7-Segment Ekran Özellikleri:

1. Haneler: Toplamda 4 hane bulunur. Her hane, 7 segment LED’lerden oluşur.
2. Ortak Anot veya Ortak Katot: Bu ekranlar iki türde gelir: ortak anot ve ortak katot. Ortak anotlu ekranlarda anotlar birleştirilirken, ortak katotlu ekranlarda katotlar birleştirilir.
3. Pin Düzeni:
   • Ortak Anotlu: 4 haneli ekranın her hanesi için 8 pin (7 segment + 1 nokta) ve toplamda 32 pin vardır.
   • Ortak Katotlu: 4 haneli ekranın her hanesi için 8 pin (7 segment + 1 nokta) ve toplamda 32 pin vardır.
4. Çalışma Gerilimi: Genellikle 5V ile çalışır.
5. Kullanım Alanları: Saatler, sayacalar, termometreler, hesap makineleri, sayaçlar ve diğer göstergelerde sıkça kullanılır.

TM1637 4-Digit 7-Segment Ekran Pinleri:

• CLK, 10 numaralı Arduino™ pinine bağlanır.
• DIO, 11 numaralı Arduino™ pinine bağlanır.
• VCC, 5V Arduino™ pinine bağlanır.
• GND, GND Arduino™ pinine bağlanır.

TM1637 4-Digit 7-Segment Ekran 5V ile çalışmaktadır. Bu örnekte kart olarak Arduino™ UNO R3 kullanılmıştır. Kod bölümünde keypad aracılığıyla kullanıcıdan alınan dakika ve saniye bilgisine göre zamanlayıcı başlatılıp TM1637 4-Digit 7-Segment Ekran üzerinde gösterilmektedir.

Aşağıdaki örneğimizi çalıştırmadan önce Arduino™ IDE’mizi açıyoruz. Manage Libraries aracılığıyla “Keypad by Mark Stanley, Alexander Brevig” ve “TM1637 by Avishay Orpaz” kütüphanelerini kuruyoruz. Library Manager ile kütüphane kurulumu hakkında detaylı bilgi için http://www.arduno.com.tr/index.php/2024/03/31/arduino-ide-library-manager-kullanimi/ yazımızı okuyabilirsiniz.

Kod
