Gerekli Parçalar

• 1x Arduino™ MEGA
• 10x Erkek-Erkek Jumper Kablo
• 1x BMP280 Isı ve basınç sensörü
• 1x 128×32 OLED ekran
• 1x Orta boy breadBoard

Açıklama

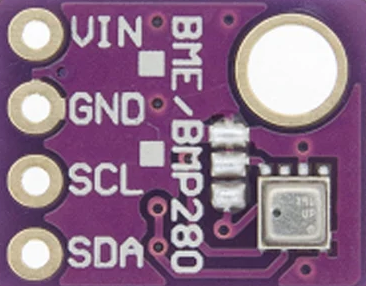

BMP280, Bosch’un yüksek doğruluk ve doğrusallık, ve uzun vadeli kararlılık sunan kanıtlanmış Piezo dirençli basınç sensörü teknolojisine dayanmaktadır. Ayrıca, cihazı güç tüketimi, çözünürlük ve filtre performansı açısından optimize etmek için çok sayıda çalıştırma seçeneği sunar.

Bu sensörler genellikle barometrik basınç ve sıcaklık ölçümü için kullanılır. Ayrıca, rakım ile barometrik basınç arasında belirli bir ilişki olduğu için rakım ve nispi kat yüksekliğini de ±1 metre hassasiyetle ölçebilirler. Navigasyon uygulamalarında da kullanılabilir, örneğin GPS konumlandırması veya 3D iç mekan navigasyon gerçekleştirmeleri için.

BMP280 Dijital Basınç Sensörü Modülü’nün teknik özellikleri şunlardır:

• Çalışma Gerilimi: 3.3V-5.5V
• İletişim Arayüzü: I2C (5V uyumlu)
• Varsayılan I2C Adresi: 0x76
• Basınç Ölçüm Aralığı: 300 ~ 1100hPa
• Bağıl Doğruluk: ± 0.12hPa (± 1m)
• Mutlak Doğruluk: ± 1hPa (± 8.33m)
• Sıcaklık Ölçüm Aralığı: 0 ℃ ~ 65 ℃
• Sıcaklık Ölçüm Doğruluğu: 0.01 ℃

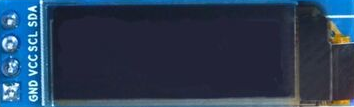

128×32 I2C OLED ekran modülü, Arduino projelerinde sıkça kullanılan bir ekran türüdür. Ekran modülü’nün teknik özellikleri şunlardır:

• Boyut: 0.91 inç diyagonal (128×32 piksel)
• İletişim Arayüzü: I2C (4 pimli)
• Kontrol Çipi: SSD1306
• Özellikler:
• Arkaplan aydınlatmasına ihtiyaç duymaz, her piksel kendi ışığını üretir.
• Genellikle saat, termometre, hava durumu göstergesi veya basit bir dijital gösterge olarak kullanılır.
• I2C protokolü ile çalışır.
• Arduino kütüphanesi (örneğin Adafruit SSD1306) ile kolayca kontrol edilebilir.

Bu ekranı kullanarak metin, grafik veya animasyonları görüntüleyebilirsiniz.

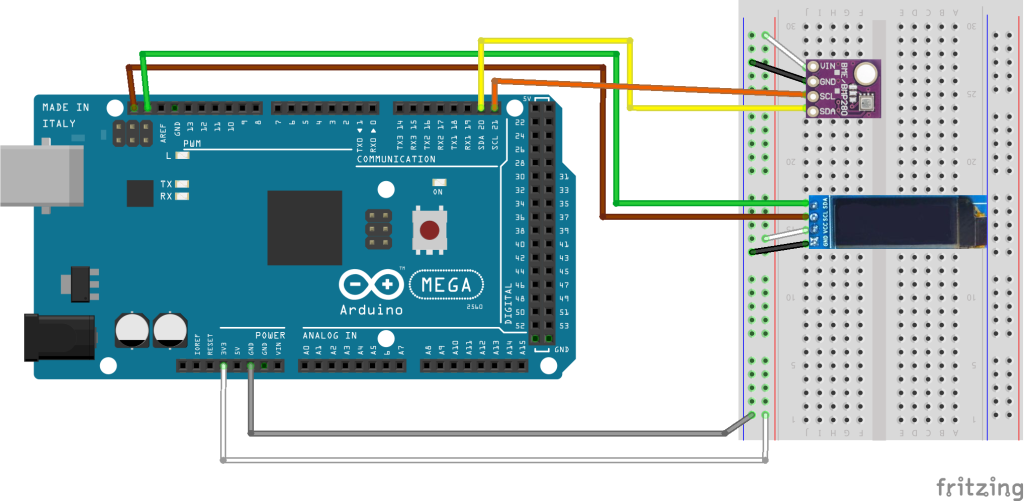

Elde edilen sensör verileri (sıcaklık ve basınç) 128×32 OLED ekran üzerine gönderiliyor. Projenin çalıştırılabilmesi için Adafruit BMP280 by Adafruit ve Adafruit SSD1306 by Adafruit kütüphanelerinin kurulması gerekmektedir. Library Manager ile kütüphane kurulumu hakkında detaylı bilgi için http://www.arduno.com.tr/index.php/2024/03/31/arduino-ide-library-manager-kullanimi/ yazımızı okuyabilirsiniz.

Kod
