Gerekli Parçalar

• 1x Arduino™ Kart
• 1x Type-B Kablo
• 7x Erkek-Erkek Jumper Kablo
• 3x Dişi-Erkek Jumper Kablo
• 3x Direnç (100Ω)
• 1x BreadBoard
• 3x Mavi LED
• 1x HW-038 Su Sensörü

Açıklama

Arduino™ projelerinde sıkça kullanılan LED (Light Emitting Diode), aydınlatma ve görsel bildirimler için kullanılan bir elektronik bileşendir. Bir kontrol algoritması yardımıyla ilgili renk aralıklarının voltajı düzenlenerek tamamen yanması, tamamen sönmesi veya kısmen yanması sağlanır. RGB LED’lerin ortak anot ve ortak katot olmak üzere iki çeşidi vardır. Dolayısıyla devre şemasını kullanılan RGB LED’e göre doğru ayarlamak önemlidir. Ortak katot LED’ler, PWM sinyalinin pozitif kenar tetiklemesi ile aktif olurken ortak anot LED’lerde tam tersi durum söz konusudur.

LED (Light Emitting Diode) Özellikleri:

1. Çalışma Gerilimi: Genellikle 2V ila 3.3V arasında çalışır. Ancak bu değer LED tipine bağlı olarak değişebilir.
2. Akım Tüketimi: LED’ler düşük akım tüketir. Genellikle 5 mA ila 20 mA arasında akım çekerler.
3. Renk Çeşitliliği: LED’ler farklı renklerde gelir: kırmızı, yeşil, mavi, sarı, beyaz, turuncu vb.
4. Parlaklık: LED’ler yüksek parlaklık sunar ve düşük güç tüketimi ile çalışır.
5. Dayanıklılık: LED’ler mekanik darbelere ve titreşimlere dayanıklıdır.
6. Çalışma Ömrü: LED’ler uzun ömürlüdür ve binlerce saat boyunca çalışabilirler.

LED (Light Emitting Diode) Pinleri:

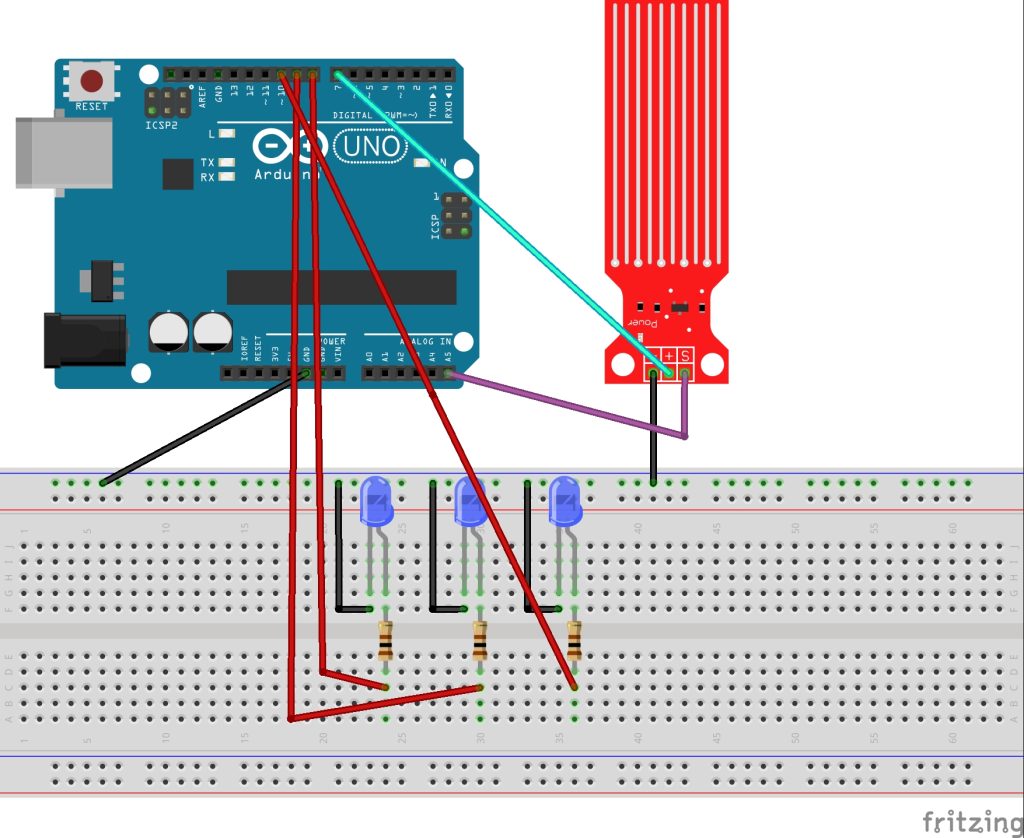

• Uzun bacak, LED1 için 8, LED2 için 9, LED3 için 10 numaralı Arduino™ pinine bağlanır.
• Kısa bacak, GND Arduino™ pinine bağlanır.

HW-038 Su Sensörü, su seviyesini ölçmek, yağmuru tespit etmek veya sızıntıyı tespit etmek için kullanılan bir sensördür. Sensörün çalışma prensibi, suya maruz kalan paralel iletkenlerin su seviyesine göre değişen bir değişken direnç gibi davranmasıdır. Sensör, su seviyesine göre bir çıkış voltajı üreterek su seviyesini belirlememize yardımcı olur.

HW-038 Su Sensörü Özellikleri:

1. Çalışma Gerilimi: DC 3-5V
2. Akım Tüketimi: 20 mA’den az
3. Sensör Türü: Analog
4. Algılama Alanı: 40 mm x 16 mm
5. Üretim Süreci: FR4 çift taraflı HASL
6. Çalışma Sıcaklığı: 10°C – 30°C
7. Nem: %10 – %90 yoğunlaşmayan

HW-038 Su Sensörü Özellikleri:

• +, 7 numaralı Arduino™ pinine bağlanır.
• S, A5 Arduino™ pinine bağlanır.
• -, GND Arduino™ pinine bağlanır.

Kartınıza, LED bağlarken direnç kullanmanızı öneriyoruz. Su sensörünü sürekli açık bırakmamanızı öneriyoruz. Sensöre sürekli güç vermek ömrünü kısaltacaktır. Kod bölümünde su sensöründen gelen ölçümlere göre seviyelendirme yapılmaktadır. Su seviyesine göre LED’ler yakılmaktadır.

Kod
