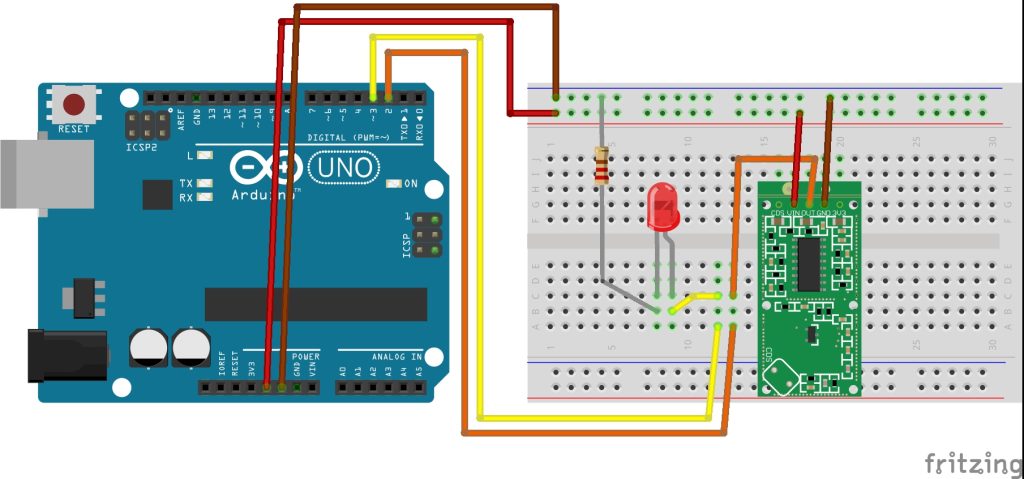

Gerekli Parçalar
- 1x Arduino™ UNO
- RCWL-0516 Mikrodolga Radar Hareket Sensörü
- 8x Erkek-Erkek Jumper Kablo
- 1x Direnç (220Ω)
- 1x BreadBoard
- 1x Kırmızı LED
Açıklama
PIR Sensörleri gibi bu sensörler de yalnızca kendi algılama aralıkları içindeki hareketleri algılar. Bu sensörler, hareketli bir nesneyi tespit etmek için “Mikrodalga Doppler Radarı” tekniğini kullanır. Doppler mikrodalga algılama cihazları, hedef bölgeye sürekli olarak düşük enerjili mikrodalga radyasyonu sinyali iletir ve daha sonra yansıyan sinyali analiz eder. Hedefin hızı, hedefin hareketinin iletilen sinyalin frekansını nasıl değiştirdiği analiz edilerek ölçülebilir. Doppler etkisi nedeniyle, bir nesne sensöre doğru veya sensörden uzaklaşırken yansıyan mikrodalga sinyalinin frekansı iletilen sinyalden farklıdır. Bir araba hız tuzağı radarına yaklaştığında geri dönen sinyalin frekansı iletilen sinyalin frekansından daha yüksektir ve araba uzaklaştığında frekans daha düşüktür. Hız tabancası arabanın hızını bu şekilde hesaplar.
Modül Özellikleri
| Çalışma voltajı | 4 – 28V arası (genellikle 5V) |
| Algılama mesafesi | 5 – 7 metre arası |
| Çekilen maksimum akım | ~ 2.7 mA |
| Çalışma frekansı | ~ 3.18 GHz |
| İletim gücü | 20 mW (genel)/30 mW (max) |
| Tetikleme süresi | 2 saniye |
| Düzenlenmiş çıkış | 3.3V, 100mA |

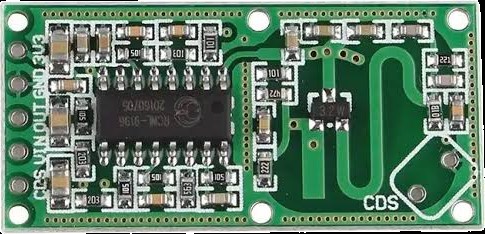

Bağlantılar
3V3 : Harici devrelere güç sağlamak için kullanılabilen, yerleşik 3,3V “çıkıştır”. Dikkat, bu bir giriş pini değildir. Bu pin 100 mA’e kadar akım sağlayabilir.
GND : Nötr giriş.
OUT : 3,3V TTL lojik çıkışıdır. Bu pin, bir hareket algılandığında 2 saniye boyunca YÜKSEK duruma gelir ve herhangi bir hareket algılanmadığında DÜŞÜK duruma geçer. Bu modülün çıkışı “analog” olup, bir mikro denetleyicinin analog girişine bağlanıp bir ADC tarafından örneklenebilir. Çıkış voltajı kabaca sensör ile nesne arasındaki mesafeyle orantılıdır.
VIN : Modüle güç sağlar. Bu pimi 4 ila 28V arasında herhangi bir giriş voltajına bağlayın (ancak yaygın olarak 5V kullanılır). Bu modül 3mA’den daha az akım tüketir, dolayısıyla bunu bir Arduino veya Raspberry Pi’den gelen 5V çıkışla kolayca çalıştırabilirsiniz.
CDS : Bu pinler, yalnızca karanlıkta çalışmasına izin veren, isteğe bağlı bir LDR’yi (ışığa bağlı direnç) taktığınız yerdir.
Kaynak: https://www.instructables.com/All-About-RCWL-0516-Microwave-Radar-Motion-Sensor/
Notlar
Kartınıza, LED bağlarken direnç kullanmanızı öneriyoruz.
